Đặc điểm Van gạt tay dầu có chỉnh áp SAINFON ZTL 12H 3/8:
Van gạt tay dầu có chỉnh áp SAINFON ZTL 12H 3/8 là một sản phẩm nổi bật trong ngành công nghiệp thủy lực. Với thiết kế thông minh và tính năng vượt trội, van gạt tay này đã và đang chứng tỏ vị thế quan trọng trong các ứng dụng khác nhau.- Van gạt tay là một van điều khiển hướng, giúp thay đổi hướng của dầu thủy lực bằng cách vận hành tay cầm. Đây là một trong những loại van cần thiết trong các hệ thống thủy lực hiện đại.
- Van gạt tay thủy lực được cấu tạo gồm thân van và cần gạt. Người điều khiển sử dụng cần gạt để tác động lực lên van, thay đổi hướng dầu thủy lực một cách dễ dàng và hiệu quả.
- Sản phẩm này được sử dụng chủ yếu để điều khiển hướng dòng chảy của dầu cung cấp cho các xi lanh hoạt động, từ đó thực hiện các công việc cơ khí, nâng hạ, và điều khiển tự động trong nhiều lĩnh vực khác nhau.

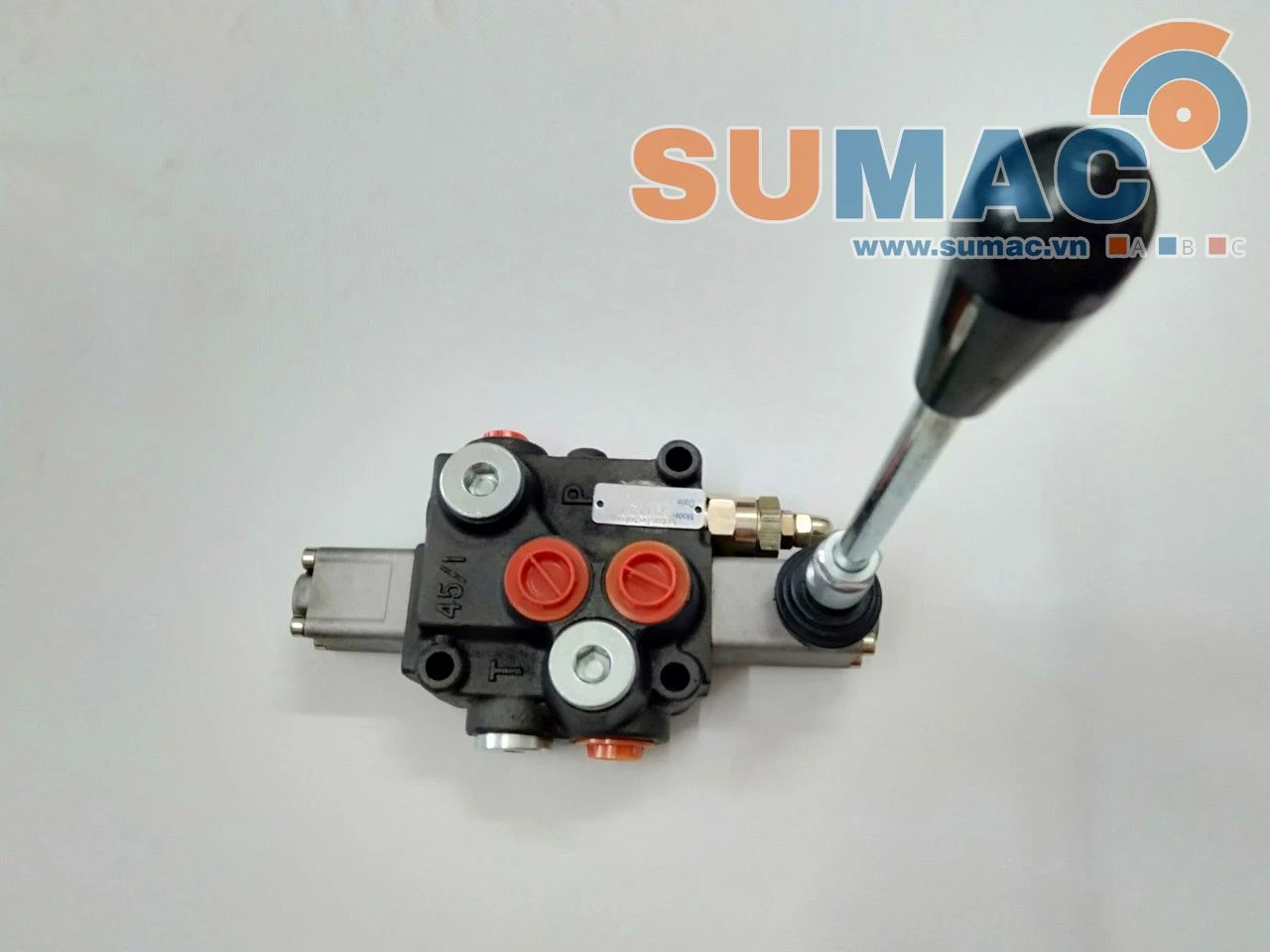

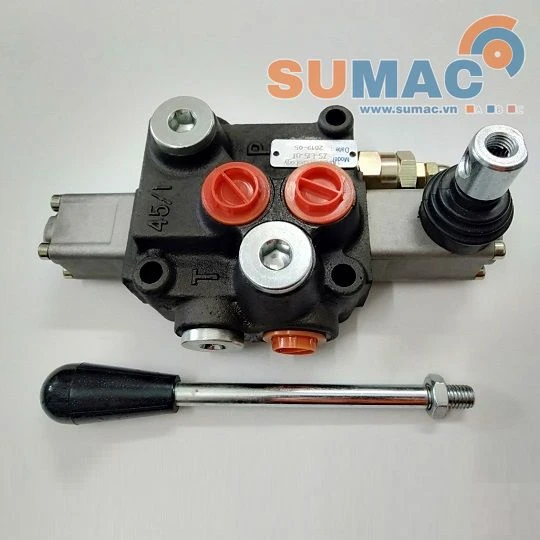

Hình 1. Van gạt tay thủy lực loại 1 tay gạt
Thông số kỹ thuật van tay thủy lực ZTL 12H 3/8:
Dưới đây là bảng thông số kỹ thuật của van gạt tay dầu SAINFON ZTL 12H 3/8:- Mã sản phẩm: ZT-L12H-OT-G3/8 | Áp suất hoạt động tối đa: 315 kg/cm2 | Số cần gạt: 1 | Kích thước cổng kết nối: 17 mm
- Mã sản phẩm: ZT-L12H-2OT-G3/8 | Áp suất hoạt động tối đa: 315 kg/cm2 | Số cần gạt: 2 | Kích thước cổng kết nối: 17 mm
- Mã sản phẩm: ZT-L12H-3OT-G3/8 | Áp suất hoạt động tối đa: 315 kg/cm2 | Số cần gạt: 3 | Kích thước cổng kết nối: 17 mm
- Mã sản phẩm: ZT-L12H-4OT-G3/8 | Áp suất hoạt động tối đa: 315 kg/cm2 | Số cần gạt: 4 | Kích thước cổng kết nối: 17 mm

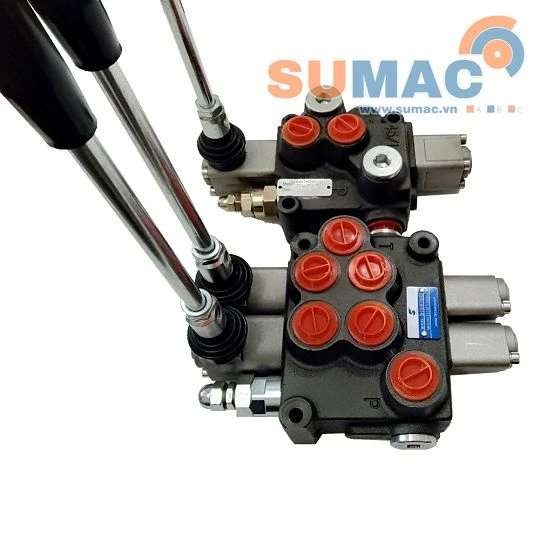

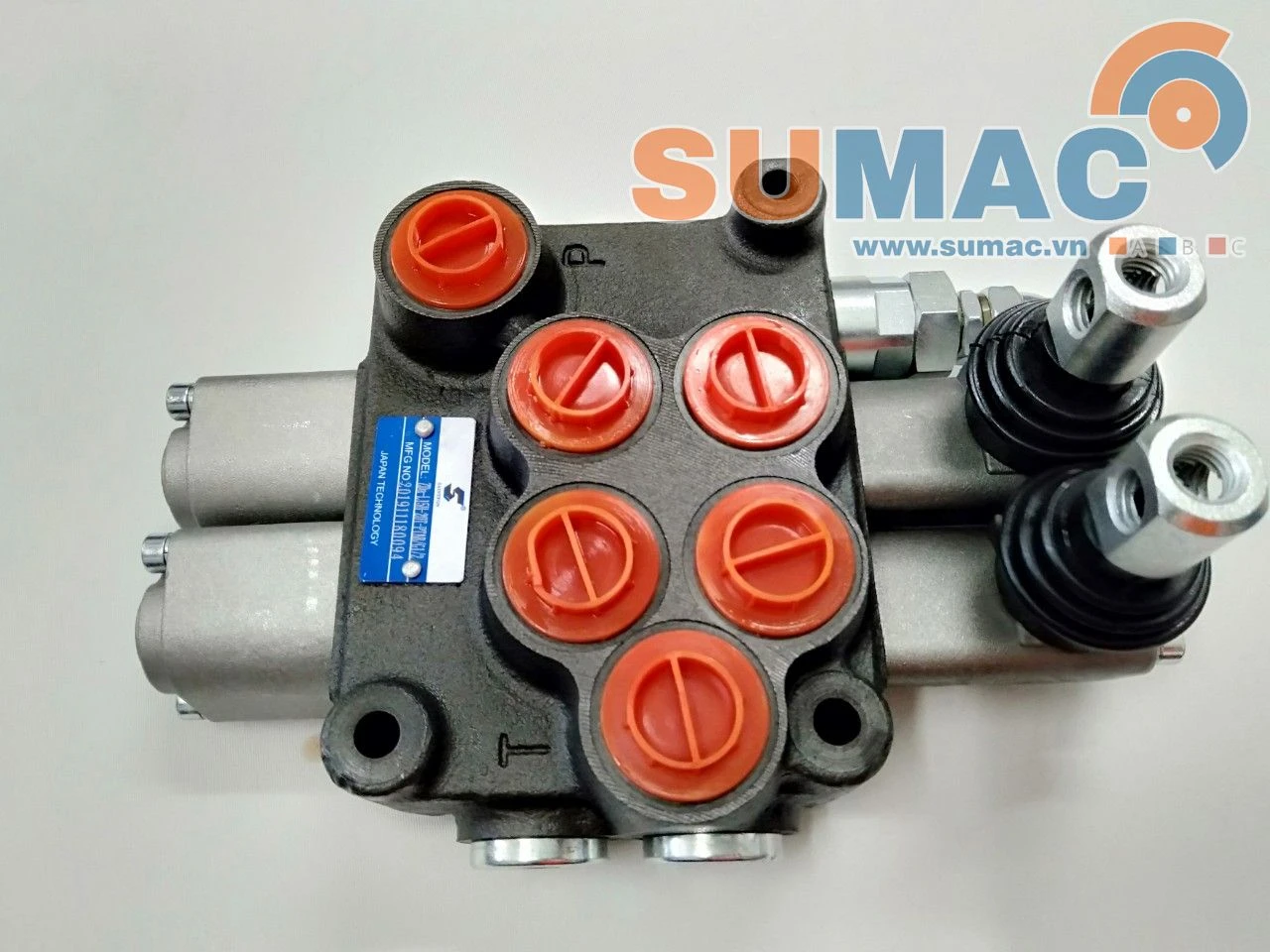

Hình 2. Van gạt tay thủy lực loại 1 tay và loại 2 tay gạt
Cấu tạo van gạt tay dầu có chỉnh áp
Van gạt tay thủy lực có cấu tạo rất đặc biệt, với sự kết hợp từ nhiều bộ phận khác nhau:Các bộ phận chính của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, và đường dầu ra.
1.1 Thân van tay thủy lực

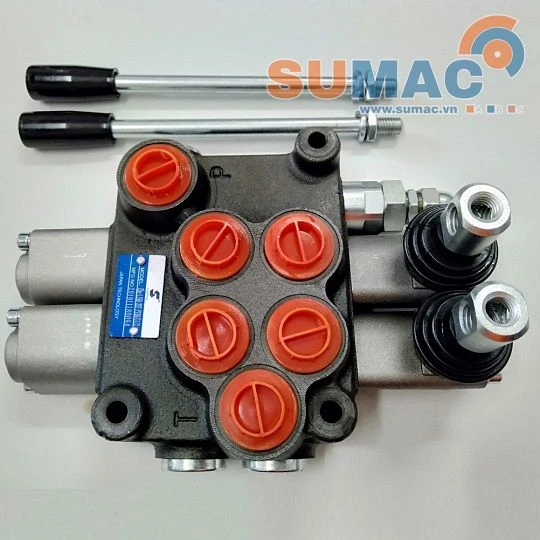

Hình 3. Hình ảnh tổng thể van tay thủy lực
Trên thân van gạt tay thủy lực, các đường dầu được bố trí một cách khoa học:
- - Đường dầu vào ký hiệu P, đây là đường dầu mà bơm thủy lực trực tiếp cấp vào.
- - Đường dầu ra ký hiệu A, B, dùng để nối vào xi lanh thủy lực (ben thủy lực).
- - Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu.

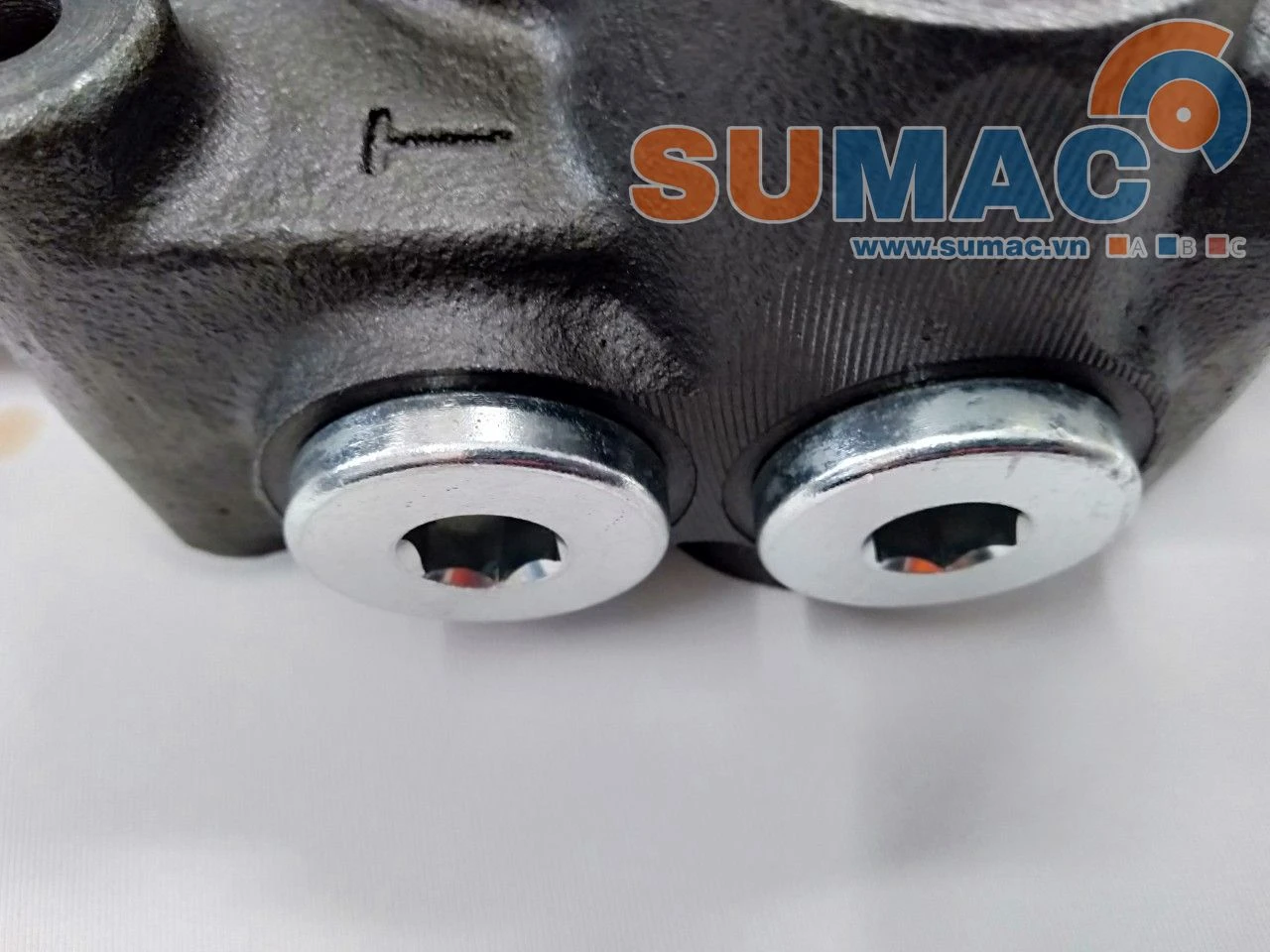

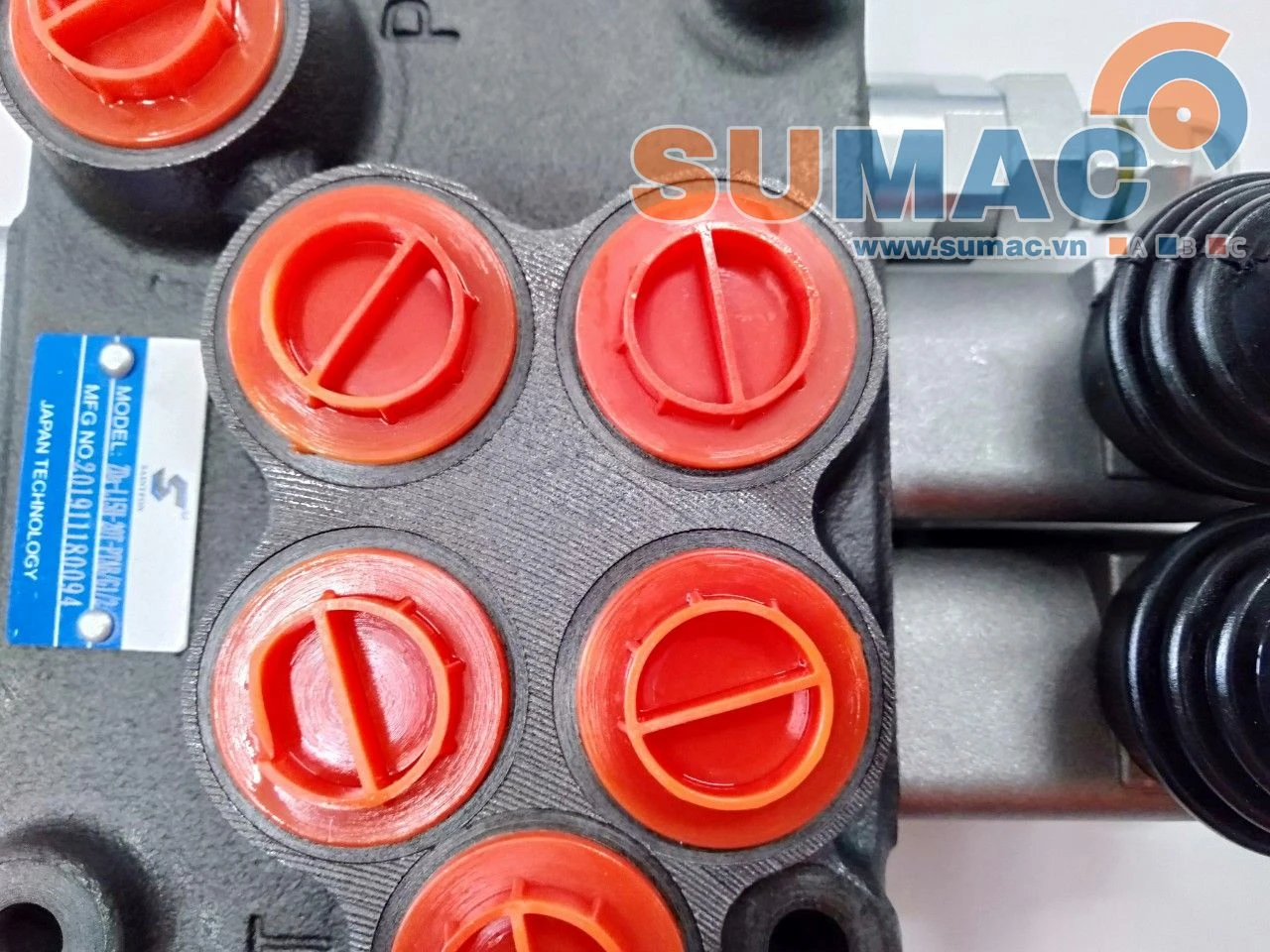

Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)

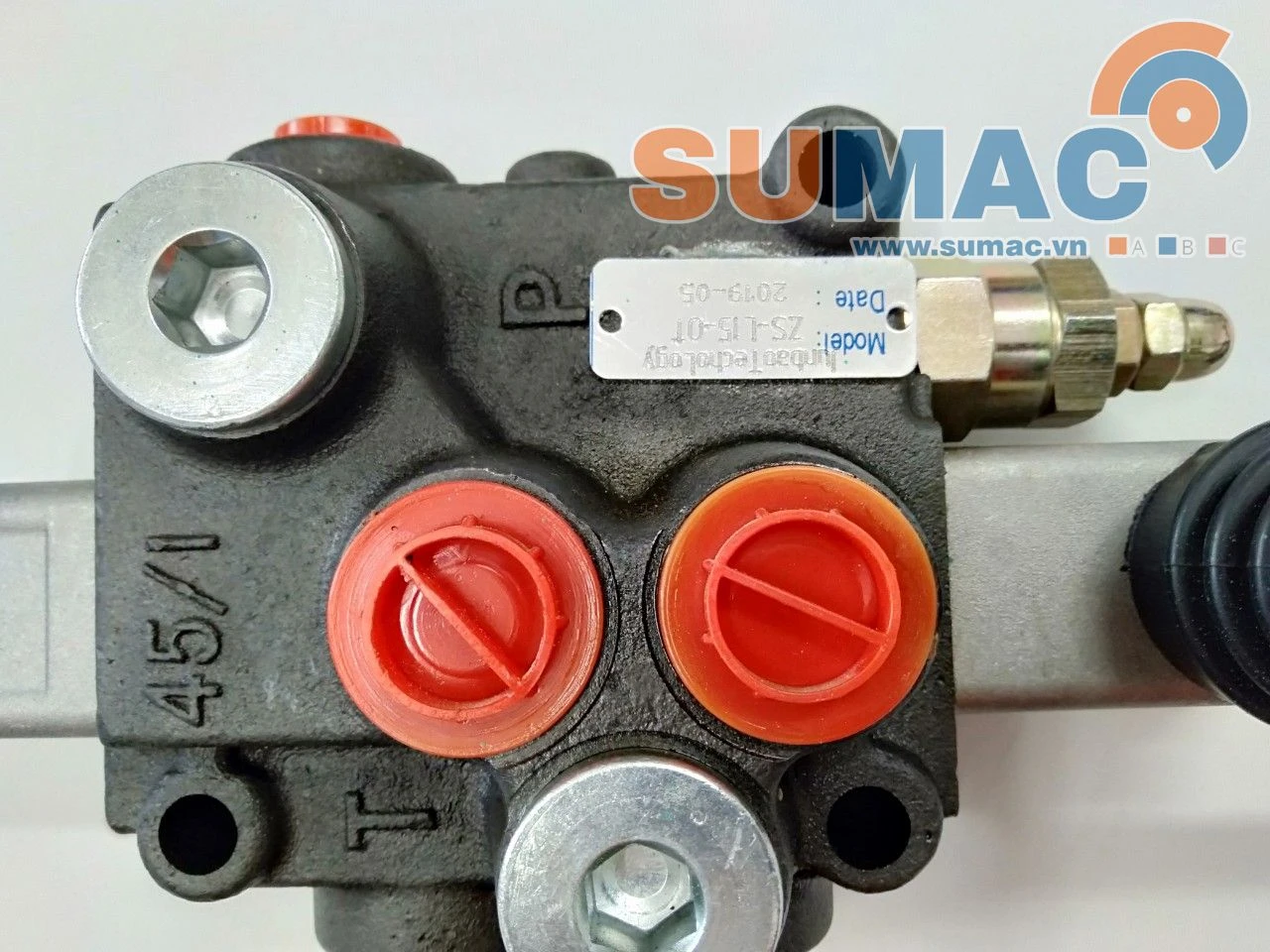

Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)
Đường dầu P, T được bố trí cả trên mặt van lẫn bên cạnh van, giúp khách hàng có thể chọn vị trí đấu lắp phù hợp với nhu cầu sử dụng.
1.2 Bộ phận chỉnh áp suất
Bộ phận chỉnh áp của van tay thủy lực được bố trí ngay cạnh đường dầu vào (đường P).

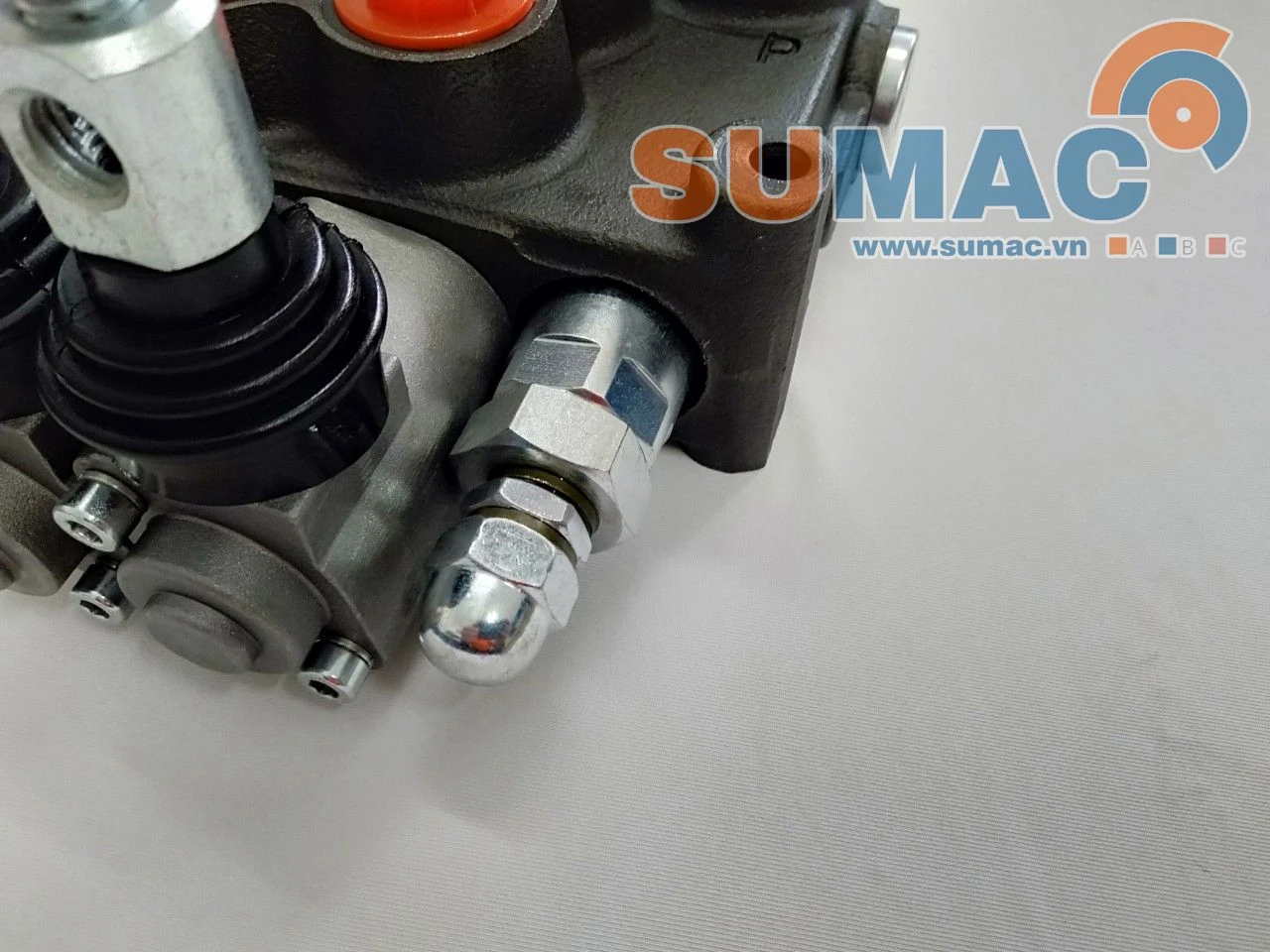

Hình 6. Nút chỉnh áp van tay thủy lực
Để tăng áp suất, người dùng chỉ cần vặn nút chỉnh áp theo chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2).
Chú ý:
- Trước khi vặn chỉnh áp, hãy nới lỏng ốc công.
- Sau khi vặn chỉnh áp xong, cần công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại.
1.3 Tay gạt

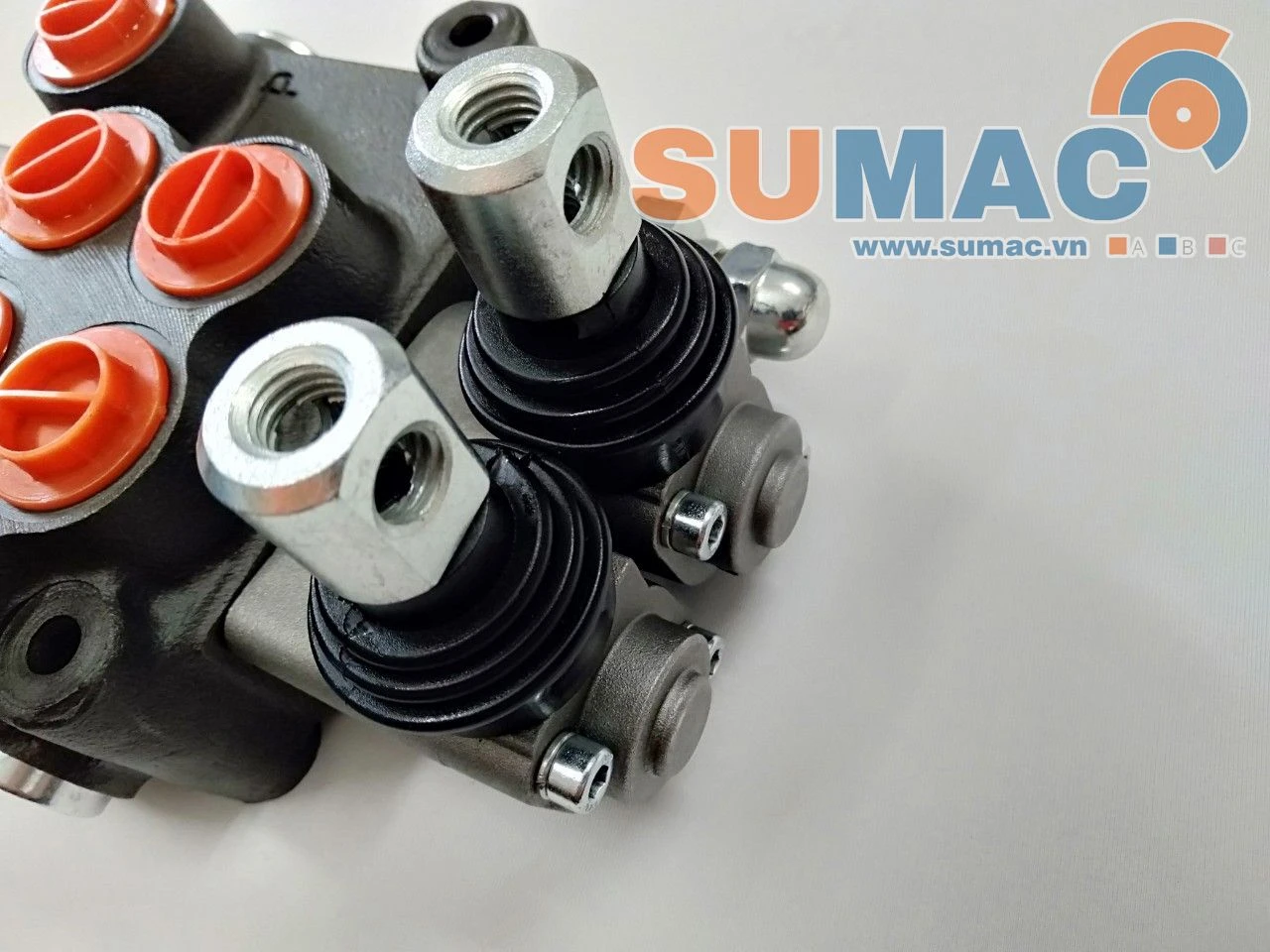

Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực.
Hình 8. Tay gạt lắp theo phương đứng

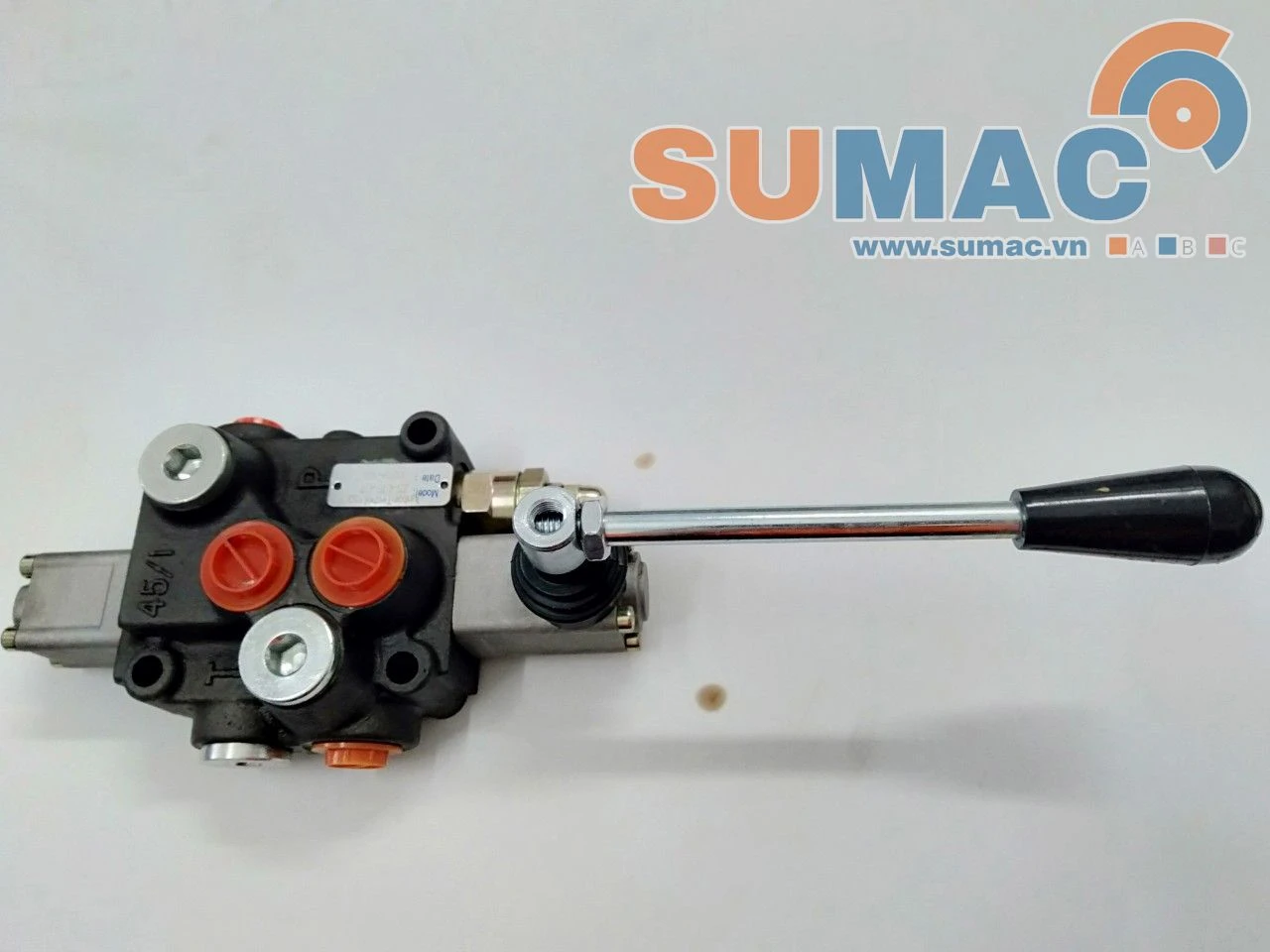

Hình 9. Tay gạt lắp theo phương ngang
Khi tay gạt không bị tác động (tức tay gạt ở vị trí giữa), dầu sẽ được bơm vào van và hồi về thùng dầu qua đường T. Ngược lại, khi tay gạt được gạt sang một hướng, dầu sẽ được bơm vào van và ra qua đường A hoặc B tùy theo hướng tay gạt.

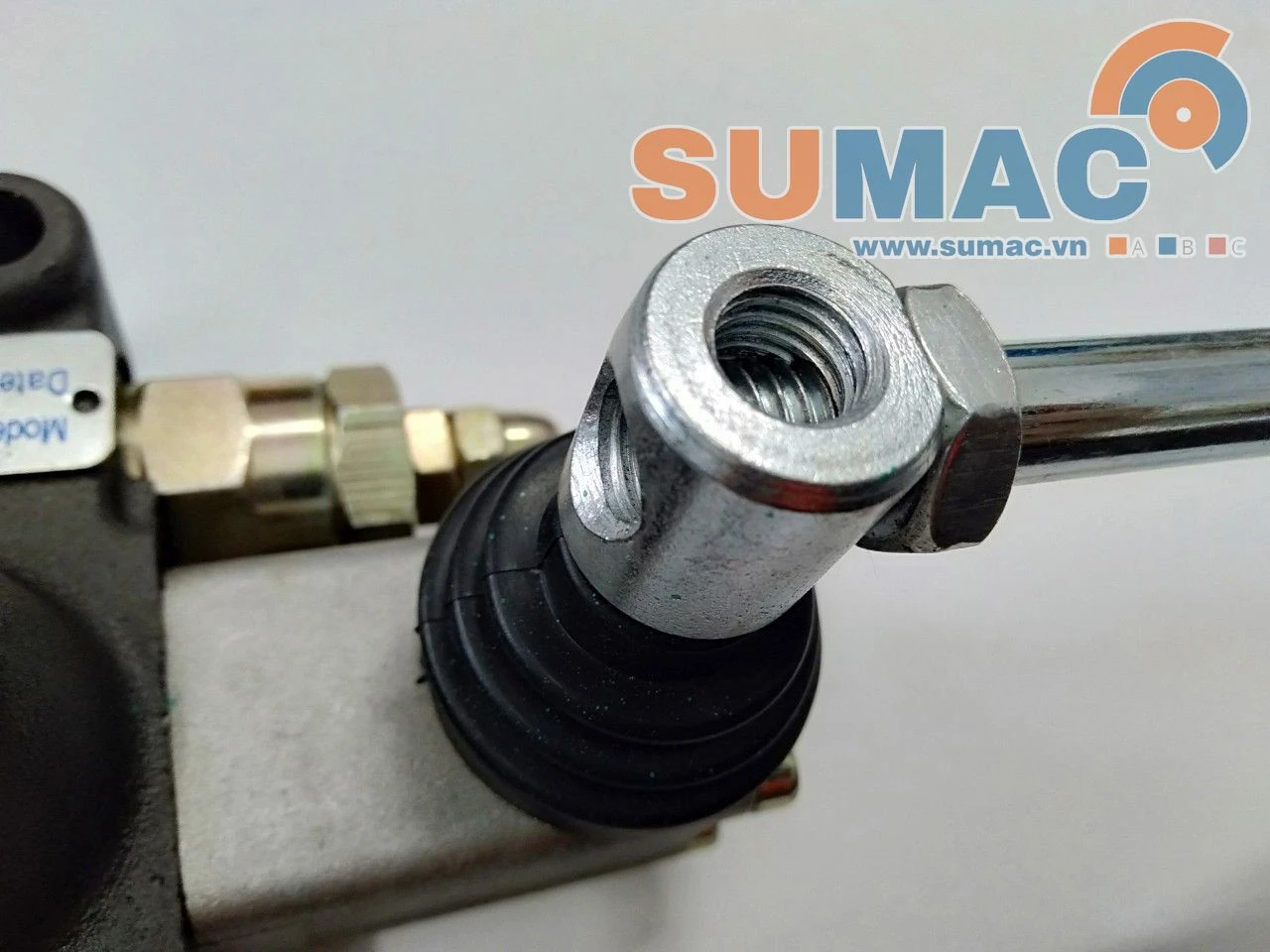

Hình 10. Vị trí lắp tay gạt, sau khi lắp tay, hãy vặn chặt ốc hãm để tay gạt không bị trôi ren.
Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng, từ công nghiệp hóa chất, luyện kim cho đến cơ khí và chế tạo. Van tay còn được sử dụng rộng rãi trong sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô, xe cơ giới và các loại máy móc công trình, xây dựng.

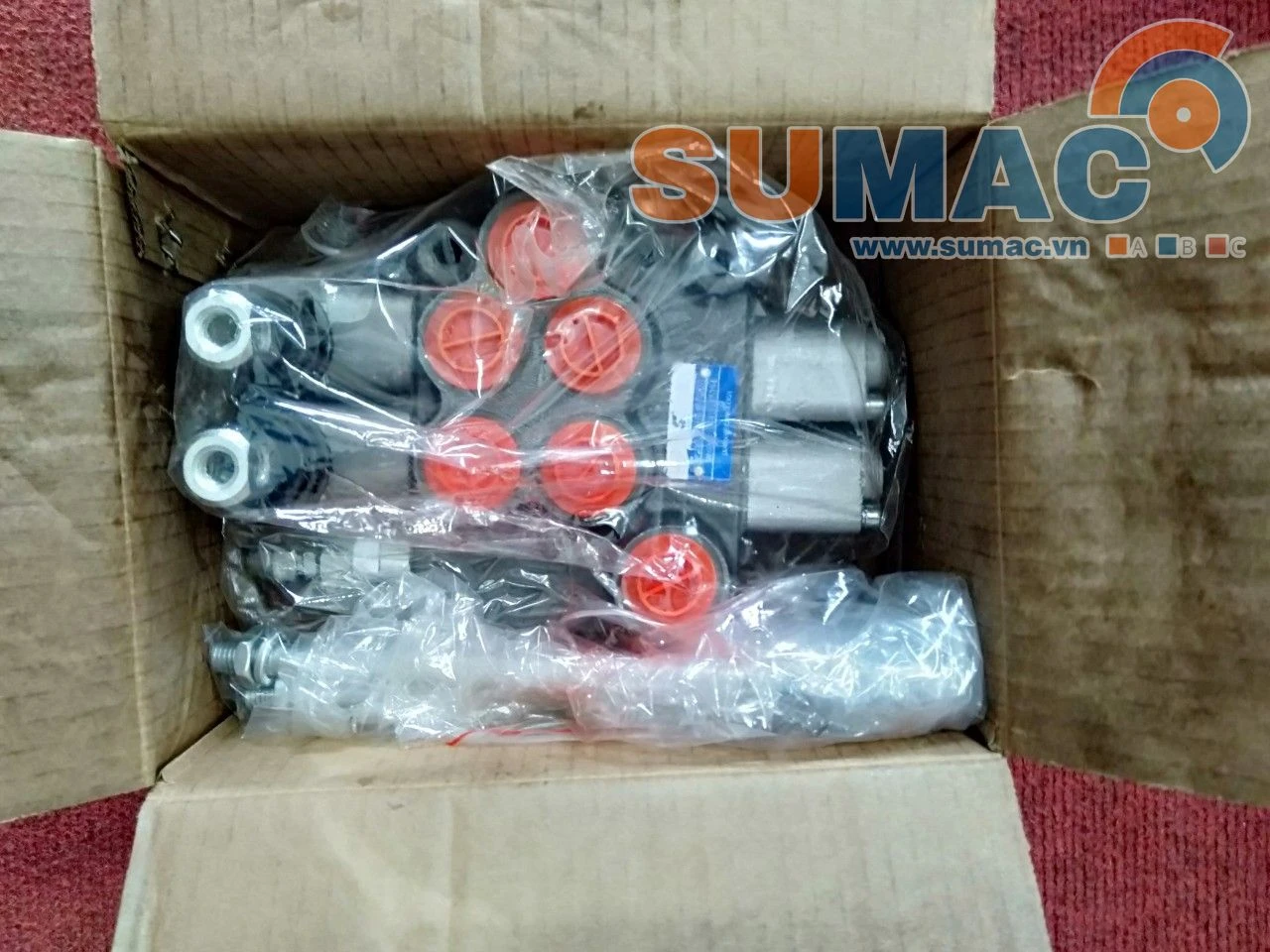

* Van gạt tay được SUMAC đóng gói và kiểm tra cẩn thận trước khi xuất hàng.
